直通快速除污器 |
 |

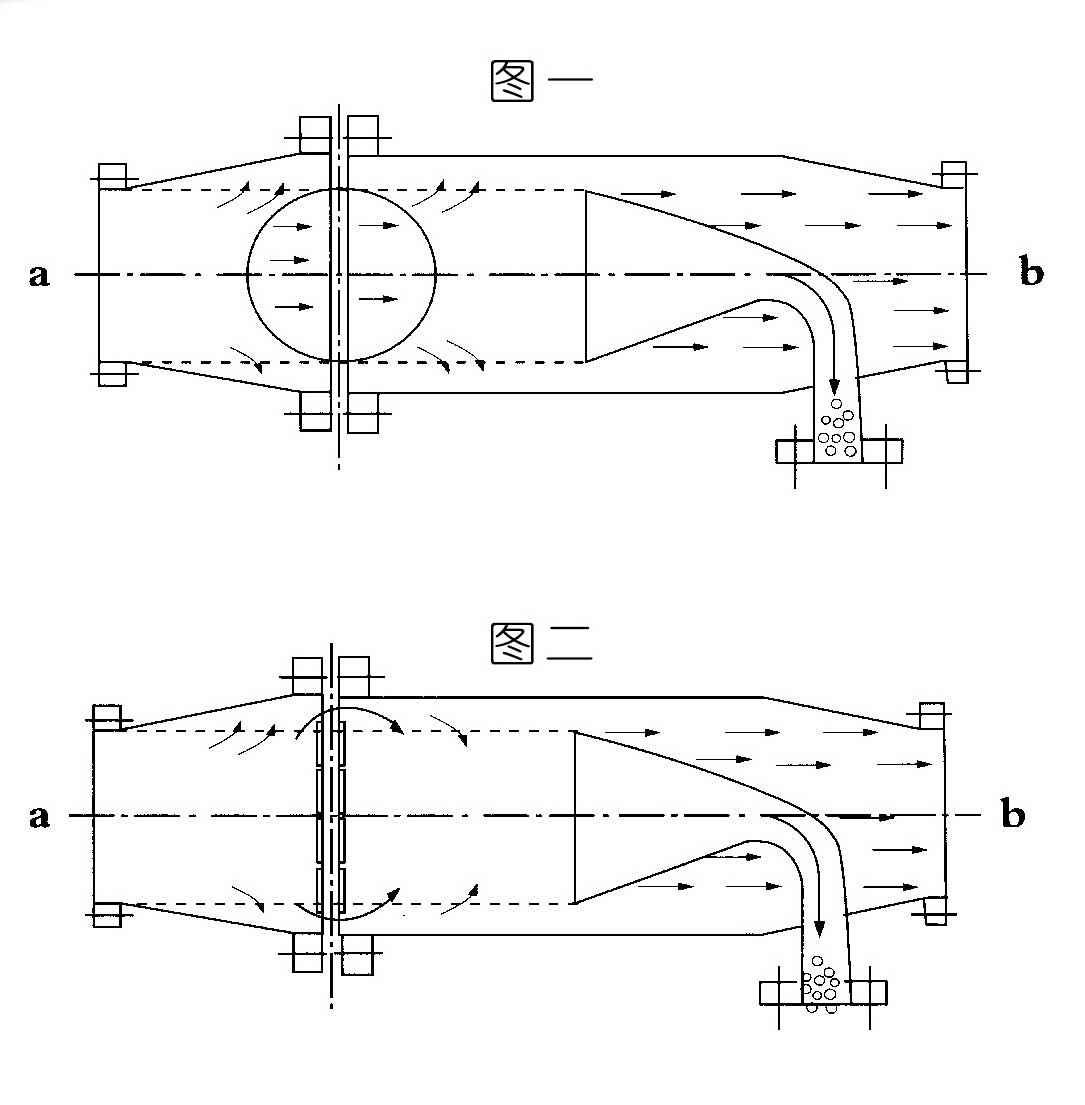

■除污器工作時，蝶閥閥板處于全開狀態（圖一），介質由進口法蘭a進入濾網內側，經過濾網過濾后進入濾網外側，由出口法蘭b離開除污器進入管路系統。 ■除污器排污時，蝶閥閥板處于關閉狀態（圖二），排污管處閥門打開，介質流向改變，由后側濾網外側流向內側，起反沖作用，將雜質和污物排除。排污過程中，大部分介質任仍由出口法蘭b進入管路系統，系統不停機。
ZPG-I型快速除污器 我公司生產的新型ZPG-I型快速反沖除污器，結構較老式除污器更加完善，使用更方便。新型除污器具有在不停機的情況下，可隨時排污，濾網可定期清洗和更換的特點。ZPG-I型快速除污器根據流體力學，采用了更為合理的結構形式使運行阻力很小。ZPG-I型快速除污器安裝于管路系統中無需設置旁路，可在系統不停機的情況下隨時反沖排污，確保系統的正常運行。 性能參數 設計壓力：1.0MPa，1.6MPa，2.5MPa 設計溫度：200℃ 濾網孔徑：F1-F10 法蘭標準：GB/T4706-2000

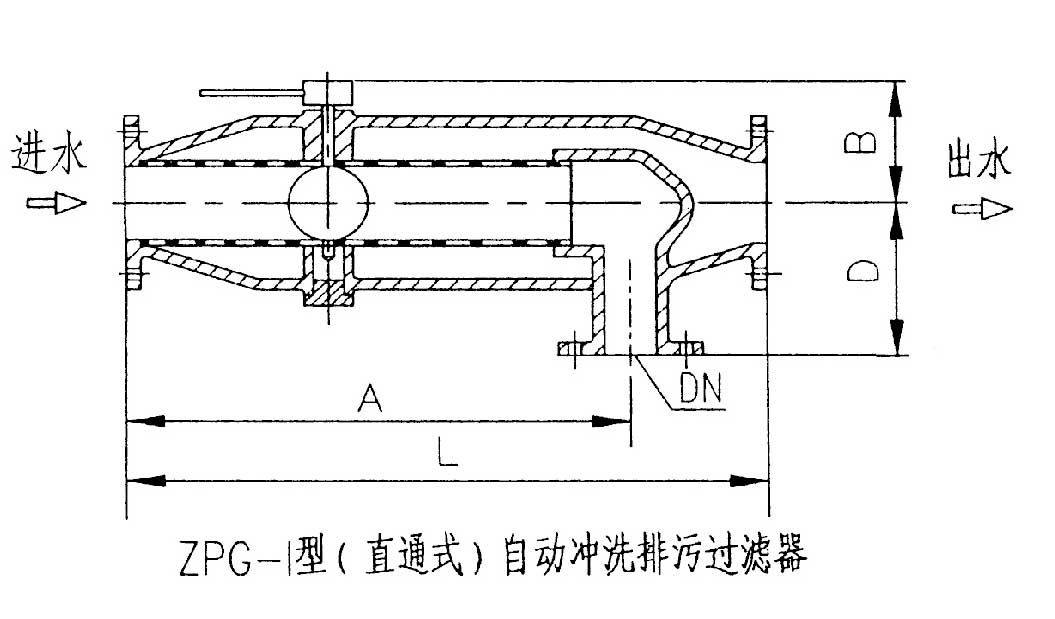

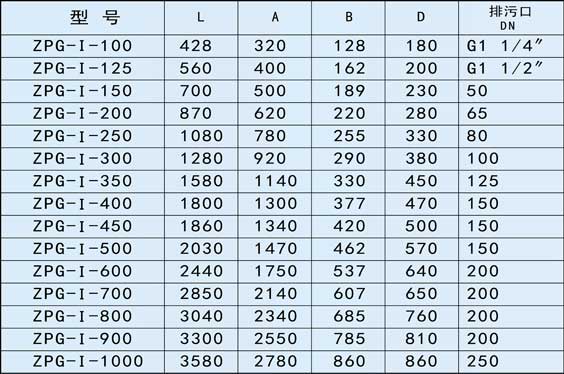

ZPG-I型快速除污器安裝尺寸
|
 |
|
